?一、標準限值與危害閾值
| 電壓等級 | 合閘同期差 | 分閘同期差 | 位移差 | 雙斷口要求 |
|---|---|---|---|---|
| 72.5~126kV | ≤10 | ≤10 | ≤20 | - |
| 126~252kV | ≤8 | ≤8 | ≤15 | 同極斷口≤4ms |
| ≥252kV | ≤5 | ≤5 | ≤10 | 同極斷口≤3ms |
超標危害：
分閘延遲5ms → 燃弧時間延長40%
位移差>15mm → 沖擊載荷增加200%
二、誤差根源與精度控制
?核心誤差源：
- 制造缺陷 ?
????主軸同軸度>0.15mm/m → 8ms不同步 ?
????連桿長度公差>0.8mm → 5ms偏差 ?
- 機構老化 ?
????彈簧力衰減>20% → 動作延遲6~12ms ?
????軸承磨損間隙>1mm → 位移差10~15mm ?
?
?控制技術：
?制造端：數控加工保證同軸度≤0.1mm/m ?
?安裝端：激光對中儀校準（誤差≤±0.5mm） ?
?維護端：每操作500次檢測同期性 ?
?三、現場檢測與調整（DL/T 4862021）
檢測流程：
- 安裝行程傳感器（采樣率≥10kHz） ?
- 記錄三極行程時間曲線 ?
- 提取剛分/合點時間差 ?
?
調整優先級：
- 雙斷口同極誤差（目標≤3ms） ?
- 分閘同期性（目標≤5ms） ?
- 合閘同期性 ?
?
調整方法：
| 故障類型 | 調整手段 | 精度提升效果 |
|---|---|---|
| 時間不同步 | 連桿長度調節（±1mm/圈） | 3~5ms/圈 |
| 位移偏差 | 拐臂角度修正（±0.5°） | 8~12mm |
| 垂直拉桿不同步 | 配重平衡（±2kg） | 15mm/kg |
?
?四、典型案例與預警機制
某550kV GIS故障：
?問題：C極分閘延遲9ms（超標80%） ?
?后果：A極觸頭燒蝕深度達3.2mm（超限250%） ?
?根因：傳動箱齒輪崩齒導致扭矩?fù)p失40% ?
?
運行預警值：
?注意值：分閘同期差＞6ms 或 年增量＞2ms ?
?危急值：分閘同期差＞8ms（立即停運） ?
結語：

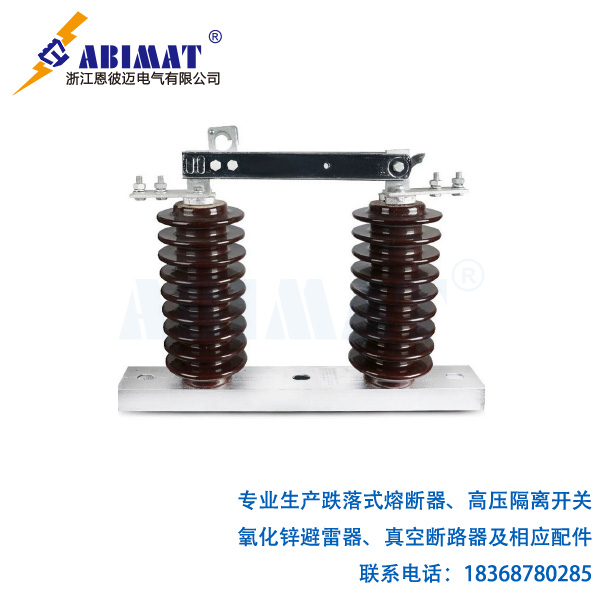

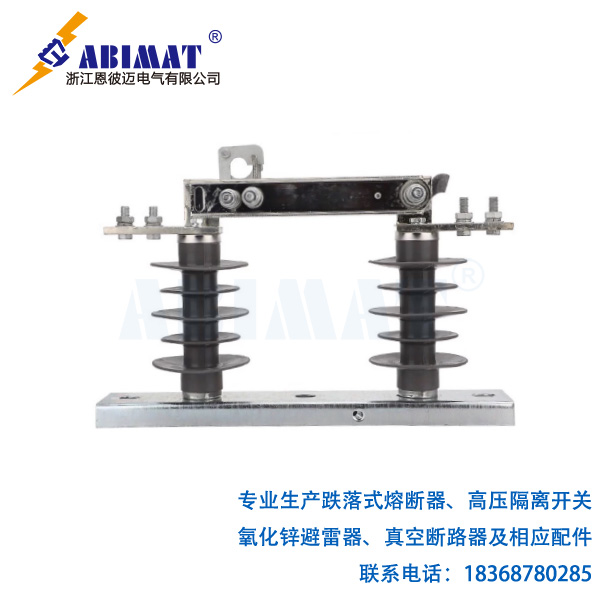

恩彼邁高壓隔離開關觸頭同期誤差控制是隔離開關安全運行的生命線：
- 分閘同期性要求嚴于合閘（燃弧風險主導） ?
- 雙斷口結構需額外嚴格50%（電壓均衡需求） ?
- 采用激光校準+動態監測可降低故障率70% ?
嚴守IEC/GB限值標準，執行"制造精度管控→安裝激光對中→年度特性測試"三級控制體系，是預防電弧損傷的核心保障。
