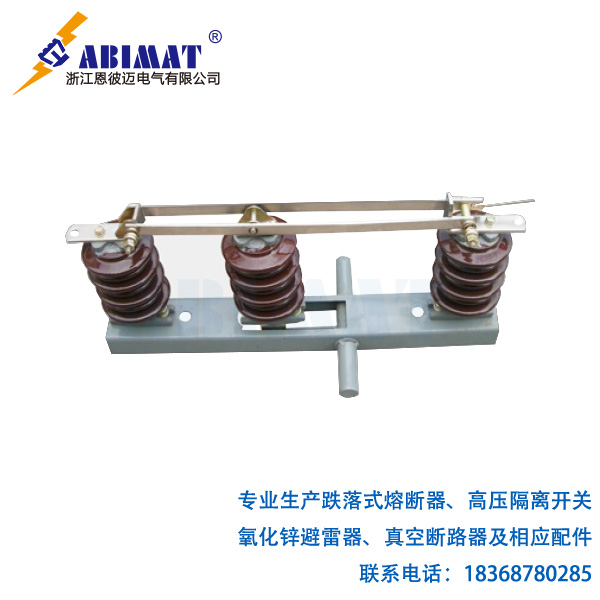

GW1-10型戶外高壓隔離開關在電力系統中占據著重要地位。
該高壓隔離開關主要安裝在戶外高壓配電設備線路上，當線路處于有電壓但無負載的狀態時，能夠出色地完成切斷線路以及轉換線路的關鍵任務。它由三個單獨的單隔離開關組合而成，呈現為三相電器的形式。這種設計使得在三相電路系統中，每個單隔離開關都能獨立發揮作用，同時又相互配合，共同保障電力系統的穩定運行。
每個單隔離開關的組成部分都經過精心設計。底座作為基礎支撐部件，確保隔離開關的穩定性。支柱絕緣子則起到關鍵的絕緣作用，防止電流泄漏和短路等危險情況的發生。前后靜觸頭是電流傳輸?shù)闹匾B接點，與閘刀協同工作，實現電路的通斷控制。閘刀在操作過程中能夠靈活地移動，通過與靜觸頭的接觸或分離來控制電路的狀態?；〗堑拇嬖趧t有助于在電路斷開時承受電弧的沖擊，保護隔離開關的其他部件不受損壞。
總之，GW1-10 型戶外高壓隔離開關以其可靠的性能、合理的結構設計，為戶外高壓配電設備線路的安全運行提供了有力保障。

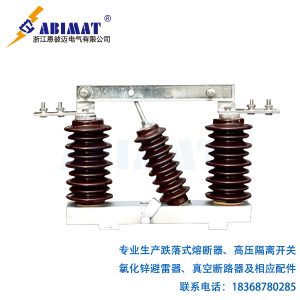

GW1-12G 型戶外高壓隔離開關是針對原 GW1 開關的問題，依據現行國家標準精心改型設計的創新產品。
其最大亮點是自帶接地閘刀。一方面，能有效防止“帶電掛地線和帶地線合閘”等危險誤操作。以往無此設計的開關易因人為疏忽引發嚴重安全事故，如設備損壞、人員傷亡等，而 GW1 - 12G 型隔離開關從根本上杜絕了此類風險。另一方面，操作人員無需另行掛接地線，提高了操作安全性和便捷性，減少了工作步驟和時間，提升了工作效率。
在性能上，該產品表現卓越。電氣性能優良，能穩定傳輸電流，絕緣與導電性能良好，確保電力系統安全運行。機械性能方面，結構堅固，可承受各種惡劣環境考驗，操作靈活，能滿足頻繁操作需求。它達到國家標準 GB1985 及其修訂版和電工標準 IEC129、IEC694 的要求，充分證明了其高質量與可靠性。
總之，GW1-12G 型戶外高壓隔離開關作為 10kV 級戶外優質產品，以先進設計和卓越性能，為電力系統安全穩定運行提供有力保障，在電力領域發揮著重要作用。

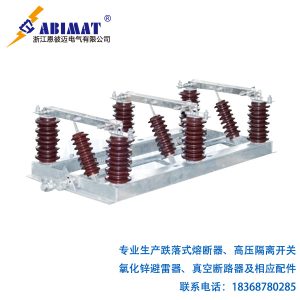

GW1-12LT 型戶外高壓隔離開關為雙柱垂直開啟式，手動操作機構是 CS8 - 5D 防雨型，電動操作機構為 CX - 6 型。此產品是三相共底架閘刀式開關，主要分為底架、絕緣子及導電部分。底架由轉軸、彎板和角鋼焊接而成，上面固定六個瓷絕緣子，每?jī)蓚€(gè)一組。轉軸裝有三相操作絕緣子，用于操作三相閘刀進行分、合閘運動。導電部分由觸頭、閘刀和觸座組成，采用彈簧壓緊確保良好接觸。分閘時，操作拐臂帶動轉軸旋轉，使操作絕緣子向上頂閘刀，閘刀和觸頭分開，閘刀繞觸座旋轉，觸頭也被帶動上移至分閘位置。合閘時，操作拐臂帶動轉軸旋轉，操作絕緣子拉著閘刀向下轉動，與觸頭相遇后帶動觸頭旋轉至合閘位置。這種隔離開關結構設計獨特，操作機構可靠，能為電力系統的安全穩定運行提供有力保障。無論是在惡劣天氣下的手動操作，還是需要快速準確操作的場合，都能發揮出色的性能。其各部分協同工作，確保三相電路的同步操作，穩定傳輸電流，減少接觸電阻，提高導電性能，在電力系統中有著重要的地位。
GW1型戶外高壓隔離開關技術參數：
| 項目 | 單位 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | |||||||||||||
| 額定電壓 | kV | ||||||||||||
| 最高工作電壓 | kV | ||||||||||||
| 額定絕緣水平 1分鐘工頻耐受電壓（有效值）對地 | kV | ||||||||||||
| 額定絕緣水平 1分鐘工頻耐受電壓（有效值）斷口 | kV | ||||||||||||
| 額定絕緣水平 雷電沖擊耐受電壓（峰值）對地 | kV | ||||||||||||
| 額定絕緣水平 雷電沖擊耐受電壓（峰值）斷口 | kV | ||||||||||||
| 額定頻率 | Hz | ||||||||||||
| 額定電流 | A | ||||||||||||
| 4秒熱穩定電流（有效值） | kA | ||||||||||||
| 動穩定電流（峰值） | kA | ||||||||||||
| 配用機構 | |||||||||||||
