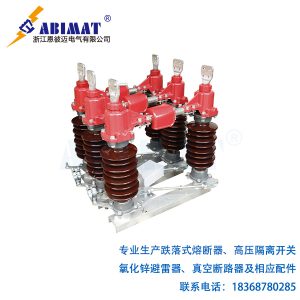

恩彼邁電氣 Gw4 型高壓隔離開關具有獨特的設計和結構特點。該高壓隔離開關屬于雙柱水平開啟式隔離開關，被制為單極式。在實際應用中，當進行三極同步使用時，各極之間通過連接桿緊密連接，以確保同步操作。

每個單極主要由基座、支柱絕緣子、出線座以及觸頭部分組成。其中，兩支柱絕緣瓷瓶相互平行地安裝在基座兩端的軸承上，并且與基座呈垂直狀態。這種安裝方式不僅保證了結構的穩定性，還為后續的操作提供了可靠的支撐。主導電部分分別安裝在兩支柱絕緣瓷瓶上方，在操作過程中，可隨支柱絕緣瓷瓶作約 90° 轉動，從而實現電路的接通和斷開。

通常情況下，35kV 成套隔離開關由多個部分組成。其中，GW4-40.5（D）（W）型隔離開關本體是核心部件，它承擔著電路的分合任務。此外，CS11 或 CS8-6D 型人力操動機構以及傳動附件等也不可或缺。人力操動機構方便操作人員進行手動操作，而傳動附件則確保操作的準確性和可靠性。同時，該成套隔離開關也可配用 CJ6 型等電動機構，以滿足不同的操作需求。對于 110kV 成套隔離開關來說，同樣由 GW4-126（D）（W）型隔離開關本體、CS14G 人力操動機構以及傳動附件等組成。與 35kV 成套隔離開關類似，它也可配用 CJ6 型等電動機構，為用戶提供更多的選擇和便利。
