一、基本電氣參數
額定電壓

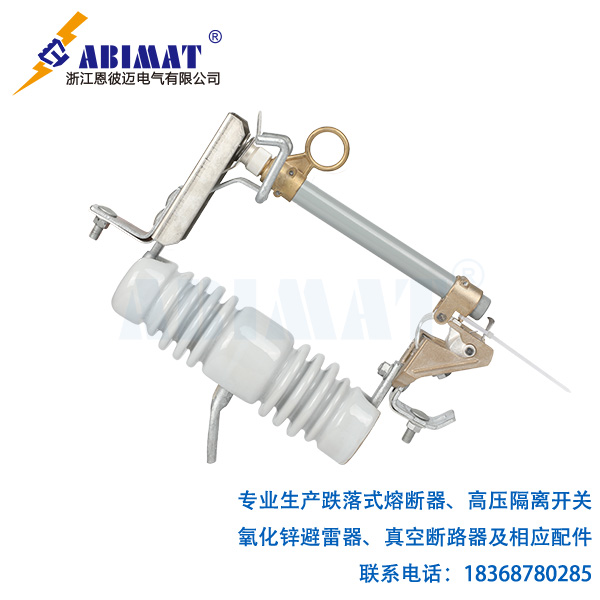

恩彼邁跌落式熔斷器標稱值12kV作為系統最高電壓，適配10kV配電網電壓波動及過電壓場景。其工頻耐壓42kV/1min（干試）、雷電沖擊耐受75kV（峰值），通過絕緣強度測試驗證可靠性，可防范絕緣擊穿、短路等風險，保障設備在正常及異常工況下穩定運行。
電流參數
額定電流：典型值100A，綜合考慮觸頭接觸電阻、部件發熱等因素，確保長期載流時溫升控制在允許范圍（如65K限值）。
最小熔斷電流：1.3倍額定電流，確保過負荷或輕微短路時熔體及時熔斷，切斷故障電流。
極限開斷能力：31.5kA（對稱有效值），可在嚴重短路時快速滅弧，限制短路電流對系統的沖擊，避免設備損壞。
二、時間電流特性
安秒特性曲線
2In（200A）：動作時間610s，避免短暫負荷波動誤動作，允許設備短時過載。
5In（500A）：動作時間0.51.5s，快速切斷嚴重過負荷或接近短路的故障電流，降低設備損傷風險。
20In（2000A）：動作時間＜0.1s，極速響應嚴重短路故障，確保故障點快速隔離。
特殊要求
反時限特性斜率（K=0.020.05）：電流越大、動作時間越短，與被保護設備過載能力匹配，實現選擇性保護。
直流分量影響（τ≤45ms）：適應含新能源的復雜電網環境，避免直流分量導致熔體誤熔斷或拒動。
三、機械特性參數
操作力矩
合閘力矩：4050N·m，保證操作便捷性的同時，確保觸頭緊密接觸，降低接觸電阻及發熱風險。
分閘力矩：≤15N·m，確保故障時熔管快速跌落，形成明顯斷開點，保障檢修安全。
運動特性
跌落時間（25°傾角）：200300ms，通過控制重力作用下的跌落速度，避免沖擊損壞設備或延長故障隔離時間。
觸頭壓力：≥200N，通過機械壓力保證觸頭電氣連接可靠性，提升載流穩定性，防止接觸不良引發燒蝕。
四、環境適應性
溫度范圍
正常工作：40℃~+40℃，確保絕緣材料（如玻璃纖維、DMC聚酯）及金屬部件在高低溫下性能穩定，避免脆化、軟化或接觸失效。
極限存儲：50℃~+60℃，保障設備在極端存儲環境后仍能滿足各項技術指標，提升環境適應性。
海拔修正
電流降額系數：每升高1000m降額1.2%，應對高海拔地區空氣稀薄導致的散熱效率下降問題。
最高適用海拔：3000m，通過材料選型（如增強絕緣）和參數調整，確保在低氣壓環境下絕緣性能與載流能力達標。
五、材料參數
熔體材料
銀銅合金（Ag75Cu25）：兼具高導電性（降低正常運行損耗）與合理熔點（確保故障時快速熔斷），直徑公差±0.02mm保證電阻一致性，避免動作特性離散。
絕緣材料
熔管：耐電弧玻璃纖維，承受開斷時電弧高溫（約3000℃），抑制燒蝕并維持絕緣強度，延長重復動作壽命。
基座：DMC不飽和聚酯，具備絕緣、機械支撐及耐化學腐蝕特性，適應戶外復雜環境（如鹽霧、酸雨）。
六、總結
該參數體系覆蓋電氣性能、動作特性、機械可靠性、環境適應及材料選型五大維度，通過量化指標與技術要求的協同設計，確保10kV跌落式熔斷器在配電網中實現過流保護的準確性、可靠性與長壽命運行。實際應用中需結合具體工況（如新能源接入、高海拔地區）進一步優化參數匹配，提升保護效能。
