?一、型號編制規則

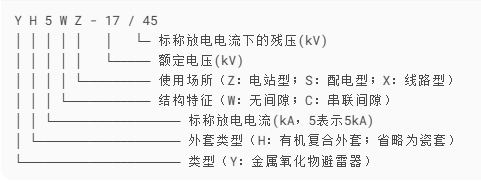

氧化鋅避雷器（MOA）型號由結構特征、使用場所、電氣參數等核心字段構成，標準格式如下：
?
附加代號：
?W：防污型（爬電距離增大） ?
?G：高原型（海拔＞2000m適用）。 ?
?
?二、核心電氣參數解析 ?
- 額定電壓（Ur） ?
????定義：避雷器可承受的暫態工頻過電壓有效值（如HY5WZ17/45中Ur=17kV）。 ?
????選型要求：需高于系統最大工作電壓，且滿足接地故障時非故障相電壓升高（如110kV系統中性點避雷器YH1.5W72/186的Ur=72kV）。 ?
?
- 持續運行電壓（Uc） ?
????定義：長期施加的最大工頻電壓有效值（如HY3W0.5/2.6的Uc=0.42kV）。 ?
????標準：Uc ≥ 系統最高相電壓×1.25（例：10kV系統需≥12.5kV）。 ?
?
- 直流參考電壓（U1mA） ?
????定義：通過1mA直流電流時端子間電壓，反映閥片啟動閾值。 ?
????劣化判據：實測值較初始值偏差＞±5%需更換（如HY1.5W72/186的U1mA≥103kV）。 ?
?
- 泄漏電流（0.75U1mA下） ?
????標準：新裝避雷器要求≤30μA（如HY3W0.5/2.6）。 ?
????受潮預警：＞100μA表明閥片受潮或老化。 ?
?
- 殘壓（Ures） ?
????定義：標稱放電電流（8/20μs波形）下的限制電壓峰值。 ?
????絕緣配合關鍵：需低于被保護設備絕緣水平（BIL）的85%（如HY5WZ17/45的Ures≤45kV）。 ?
?三、典型型號參數對照表 ?
型號 | 額定電壓(kV) | 持續運行電壓(kV) | 標稱放電電流(kA) | 殘壓(kV) | 應用場景 |
HY5WZ-17/45 | 17 | 13.6 | 5 | ≤45 | 35kV電站保護? |
YH1.5W-72/186 | 72 | 58 | 1.5 | ≤186 | 110kV中性點? |
HY3W-0.5/2.6 | 0.5 | 0.42 | 3 | ≤2.6 | 低壓配電系統? |
HY1.5WS2-0.3/1.3 | 0.3 | 0.24 | 1.5 | ≤1.3 | 電子設備保護? |
?四、選型技術要點 ?
- 按系統電壓匹配 ?
????6~10kV配電系統：選HY5WS17/50（Ur=17kV）； ?
????110kV中性點：選YH1.5W72/186（Ur=72kV）。 ?
?
- 特殊環境適配 ?
????高海拔：選用“G”型（如HY5WZ17/45G），增強外絕緣； ?
????重污穢：選用“W”型（爬電比距≥25mm/kV）。 ?
?
- 試驗與維護 ?
????定期檢測U1mA及0.75U1mA泄漏電流，年變化率＞3%預警； ?
????復合外套需檢查憎水性（接觸角＜90°時需更換）。 ?
結語：
恩彼邁氧化鋅避雷器型號參數是其防護性能的核心密碼，選型需嚴格匹配系統電壓、中性點接地方式及環境條件。遵循 “額定電壓定耐壓、殘壓定保護水平、泄漏電流定狀態” 原則（依據GB/T 110322020），可確保過電壓防護的有效性與設備絕緣安全。隨著智能電網發展，集成泄漏電流監測的避雷器（如帶遙信端子型號）正成為狀態檢修的新方向。
