跌落式熔斷器熔管摘掛是跌落式熔斷器運維的關鍵操作，其規范性直接影響設備壽命與人員安全。以下是符合DL/T 5220標準的專業操作流程及技術要點：
?一、操作前準備
安全確認
僅允許操作容量≤200kVA的變壓器（超過需停電作業）
天氣條件：風速＜8m/s，濕度＜80%，無雨霧
穿戴10kV絕緣手套、護目鏡及電弧防護服
設備狀態檢查
檢查項 合格標準 工具 熔管外觀 無裂紋、碳化痕跡 望遠鏡（10倍） 觸頭接觸 插入深度≥18mm 游標卡尺 機構靈活性 手動輕推可擺動10° 絕緣測試棒
二、摘管操作（熔斷后更換）
標準四步法
站位選擇
操作者站熔斷器側后方（與熔管軸線成45°角）
與帶電體保持≥0.7m安全距離（10kV系統）

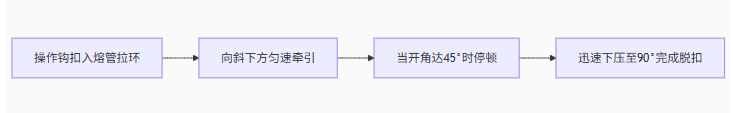

摘管動作
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? *關鍵參數：牽引速度≤0.5m/s，作用力≤150N*
熔管取出
雙手托住熔管兩端金屬帽（禁止觸碰瓷件）
逆時針旋轉15°解除卡扣，水平移出
故障診斷
熔管狀態 故障類型 處理措施 內壁熏黑 過載熔斷 檢查負荷電流 熔絲爆碎 短路故障 排查變壓器絕緣 釋壓孔噴出銅粒 分斷能力不足 更換高kA熔斷器
三、掛管操作（新熔管安裝）
五步精準安裝法
熔管預處理
清潔觸頭接觸面（砂紙#120打磨，粗糙度Ra≤3.2μm）
涂抹導電膏（型號：DJG-1，厚度0.1mm）
卡位對正
將熔管上端凸臺對準靜觸頭卡槽（公差±1mm）
保持熔管與垂直線成25°預傾角
閉鎖操作
向上托舉熔管至與水平線成70°（斥力彈簧壓縮臨界點）
順時針旋轉30°?聽到“咔嗒”閉鎖聲（扭矩10N·m）
復位驗證
用操作桿輕拉熔管環，應有2~3mm彈性行程
測量觸頭壓力：40N±5%（壓力計檢測）
試操作測試
模擬熔斷：用絕緣棒撞擊脫扣器，熔管應在0.3s內跌落
下落軌跡偏移角＜5°
四、特殊工況處理

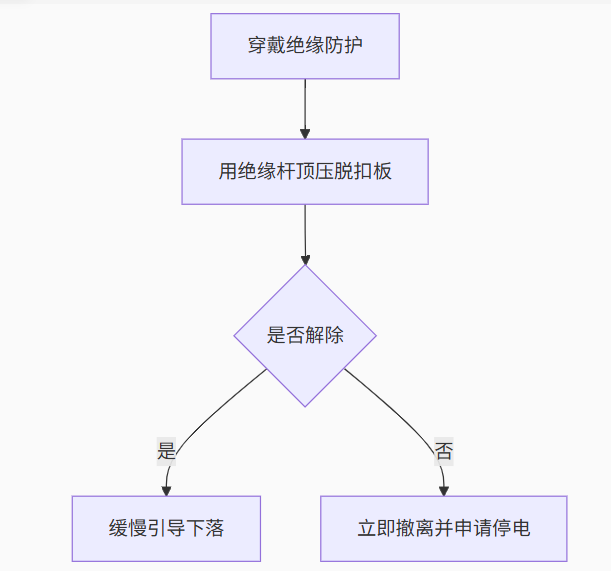

熔管卡滯處理
-
現象：熔斷后未跌落
-
操作：
潮濕環境操作
熔管表面噴涂二甲基硅油（憎水系數≥0.9）
操作桿加裝防雨罩，動作速度降低50%
五、關鍵禁忌事項
| 錯誤操作 | 風險后果 | 預防措施 |
|---|---|---|
| 垂直方向強力拉拽 | 瓷絕緣子斷裂 | 嚴格按45°角施力 |
| 未解除閉鎖裝新管 | 機構變形導致拒動 | 確認脫扣器復位至初始位 |
| 徒手接觸熔管 | 殘留電荷觸電（＞5kV） | 使用專用托架轉移 |
| 忽略傾角調整 | 熔管非正常跌落 | 安裝后測量傾角（25°±1°） |
技術總結
恩彼邁熔管摘掛操作本質是機械機構與電氣安全的精密配合。必須遵循“側后站位、角度控制、扭矩限定、軌跡驗證”四大原則。每次操作后需記錄關鍵參數（如觸頭壓力、跌落時間），累計操作50次或運行5年應更換整體機構組件。規范操作可使熔管機械壽命延長至1000次以上，故障率降低至0.1次/年。
