一、結構設計原理
恩彼邁戶外高壓跌落式熔斷器以逐級排氣式滅弧管為核心，其內層運用聚酰胺樹脂復合材料產氣，外層則為高強度絕緣管。當熔絲熔斷產生電弧時，產氣材料分解形成高壓氣流。此氣流經多級排氣口橫向吹弧，電弧電壓梯度不低于200V/mm，從而強力壓縮電弧，促使其加速熄滅。機械機構采用彈簧儲能脫扣裝置，熔絲熔斷后彈簧瞬間釋放能量，驅動熔管在15ms內完成跌落分?jǐn)?，配套的張力預警裝置實時監測熔絲受力，低于額定值80%時觸發報警。跌落角度限位機構確保熔管穩定在60°±5°，便于故障識別。
二、核心性能參數
電氣指標如下：額定電壓為12kV（適配10kV系統），工頻耐壓達42kV/1min，雷電沖擊耐受75kV，額定開斷電流6.3kA，全開斷時間≤15ms，足以滿足短路故障快速切除需求。
環境適應：工作溫度40℃~+85℃，海拔≤4000m時絕緣水平按DL/T593修正，污穢等級Ⅳ級（爬電比距31mm/kV），表面噴涂RTVII涂料，抗鹽霧、粉塵能力顯著提升。
三、標準符合性要求
國標體系：遵循GB/T15166.32020噴射式熔斷器規范，機械壽命≥200次分合；符合GB/T110222020高壓設備共用技術，防護等級IP43、腐蝕等級C4M。
行業標準：DL/T6402021規定觸頭壓力200±20N、熔體張力≥150N；NB/T421062021針對高原環境，要求材料耐紫外線老化性能提升30%，優化氣流場設計適應低氣壓。
四、安裝運維要點
安裝規范：相間距離≥500mm，傾斜角15°±2°，引線采用TJ95銅絞線，張力≤49N，接地電阻≤10Ω。
狀態監測：紅外測溫ΔT≤15K，紫外成像檢測放電量＜10pC，每2年測試機械特性（跌落時間0.81.2秒），動作3次后強制更換熔管。
五、技術發展趨勢
智能化升級：集成故障指示器與無線測溫模塊，實時上傳故障位置及觸頭溫度，支持NBIoT/LoRa遠程監控；配置電動操作機構，實現后臺遙控分閘，降低人工運維風險。
新材料應用：探索真空滅弧技術，利用真空介質高絕緣強度（空氣15倍）縮小體積；采用納米復合絕緣材料（如SiO?改性環氧樹脂），耐老化性能提升2倍。
六、結語
戶外高壓跌落式熔斷器通過優化滅弧機制、強化環境適應性及引入智能化技術，正逐步向高可靠、低維護方向升級。實際應用中需嚴格遵循安裝標準，結合紅外、紫外等監測手段，確保設備在配電網中發揮關鍵保護作用，為智能電網建設提供基礎保障。

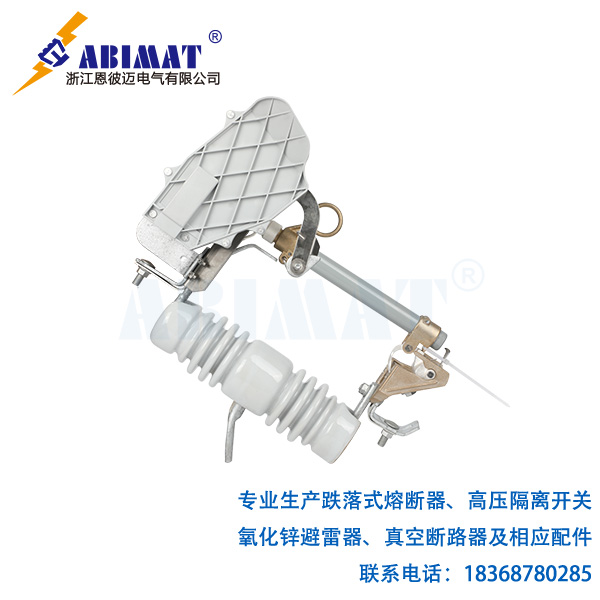

合型跌落式熔斷器-恩彼邁.jpg)
