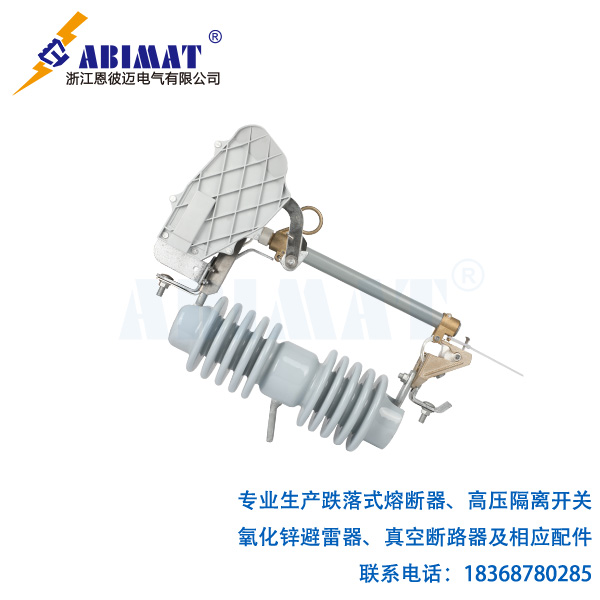

一、拆解前準備
安全防護
對恩彼邁跌落式熔斷器進行斷電驗電操作（采用10kV驗電器）時，需設置半徑為3m的絕緣隔離帶，并且佩戴Cat.Ⅲ級絕緣手套以及護目鏡。
工具配置
專用熔管夾持器（耐壓 30kV）、10-60N?m 力矩扳手、2.5m 絕緣桿。
技術確認
查設備出廠圖紙，記錄原始傾斜角（15°±2°），拍攝外觀照片。
二、分步拆解流程
電氣連接拆除
M18 套筒拆引線端子，檢查接觸面燒蝕（≤30%），測回路電阻（≤500μΩ）。
本體拆卸
逆時針 45° 釋放彈簧儲能，拆 M16 支架螺栓，記錄部件拆卸編號。
核心部件分解
按產氣材料方向拆熔管，檢查觸頭銀鍍層（≥50μm），解體滅弧室測瓷管壁厚（≥6mm）。
三、部件檢測要點
機械檢測
轉軸磨損≤0.5mm，彈簧彈性衰減≤15%，絕緣拉桿彎曲度≤2‰。
電氣檢測
熔絲直徑偏差 ±5%，消弧管產氣量≥200ml/kA，瓷絕緣子超聲探傷無裂紋。
密封性檢測
橡膠圈硬度 70±5 邵氏度，密封面平整度≤0.02mm，壓力釋放裝置動作值 0.5MPa±10%。
四、重組技術要求
裝配工藝
觸頭壓力 40-60N，熔管軸向間隙 2-3mm，支架螺栓扭矩 35N?m。
功能測試
空載分合操作力≤200N，跌落時間 0.8-1.2s，工頻耐壓 42kV/1min。
防腐處理
金屬件熱噴鋅（≥80μm），瓷件噴 RTV-II 涂料，轉動部位涂二硫化鉬鋰基脂。
