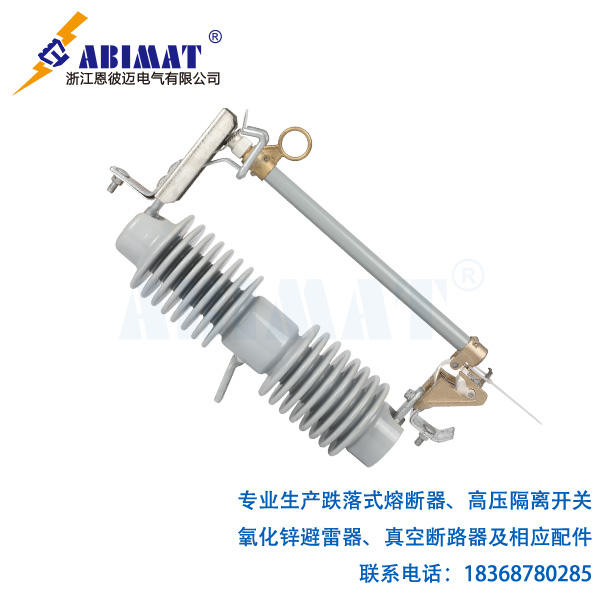

跌落式熔斷器作為配電系統中重要的過電流保護裝置，憑借其獨特的結構特性和可靠的保護功能，在10kV及以下電壓等級的架空線路、配電變壓器等設備中得到廣泛應用。其保護方式的設計，既彰顯了電力系統對短路故障和過載電流快速隔離的需求，又兼顧了經濟性與維護便利性。
一、工作原理與保護特性
跌落式熔斷器的核心保護機制以熱熔斷原理為基礎，其構成包括熔體、滅弧管以及絕緣支撐結構。當系統電流超出設定閾值時，熔體在焦耳效應作用下熔斷產生電弧，此時滅弧管內的產氣材料受熱分解產生高壓氣體縱向吹熄電弧，完成故障電流的分?jǐn)唷Ｆ浔Ｗo(hù)特性主要體現在以下三個方面：
分?jǐn)嗄芰刂?/h3>
裝置的額定開斷能力應與系統最大預期短路電流相匹配，通過多級限流設計來削減燃弧能量。通過熔體元件的幾何形狀優化（如狹頸結構）實現電流密度的精確控制，確保短路電流超過允許值時快速斷開。
安-秒特性曲線
熔體的熱平衡方程對時間 - 電流特性起著決定性作用，從而滿足反時限保護的要求。過載狀態下可適當延時動作以防誤跳閘，嚴重短路時則實現速斷保護，其典型動作時間在短路時為0.01 - 0.1秒，過載時為數秒。
滅弧性能強化
采用軸向噴射式滅弧結構，利用石英砂填料的吸附作用和產氣管的縱向氣吹效應，可在10ms內完成電弧熄滅。滅弧能力與管體直徑、材質及填充物配比直接相關，需通過型式試驗驗證其開斷容量。
?
二、保護配置原則
線路分段保護
在放射式供電網絡中設置分級保護，上級熔斷器與下級保持選擇性配合。通過額定電流級差（通常1.6-2.0倍）和特性曲線配合，保證故障時僅最近故障點的熔斷器動作。
變壓器主保護
作為配電變壓器高壓側的保護裝置，其額定電流應按變壓器額定容量的1.5 - 2倍來選取，且需考量勵磁涌流的影響。設置沖擊電流耐受時間（通常≥0.1s）避免空載合閘誤動。
后備保護配合
與斷路器保護形成層級關系，當斷路器拒動時，熔斷器作為后備保護應在系統穩定時間窗內（通?！?.3秒）完成故障隔離。
三、技術改進方向
新型跌落式熔斷器在傳統結構基礎上進行了多項技術升級：
采用真空滅弧室與熔體一體化設計，提升開斷能力至20kA以上，內置溫度傳感器和無線通信模塊，實現熔斷狀態的遠程監測，使用環保型滅弧介質替代傳統產氣材料，符合SF6減排要求，模塊化熔體更換機構，縮短維護停電時間至5分鐘以內。
四、運行維護要點
設備選型需嚴格遵循GB/T 15166標準，重點關注：
海拔校正：每升高1000米，額定電流需降容5%
環境適應性：污穢等級III級以上區域應選用防污型瓷絕緣子
機械壽命：操作機構需保證200次以上分合操作無卡澀
周期性檢測：每3年進行直流電阻測試，偏差超過10%需更換熔體
隨著配電網自動化水平的提升，恩彼邁智能型跌落式熔斷器正逐步集成到SCADA系統中，其保護功能的精確性和可靠性對提高供電質量具有重要作用。未來發展方向?qū)⒕劢褂谧赃m應保護算法、狀態檢修技術以及與分布式電源的協調控制等領域，為新型電力系統建設提供基礎保障。
