一、設備特性與技術定位

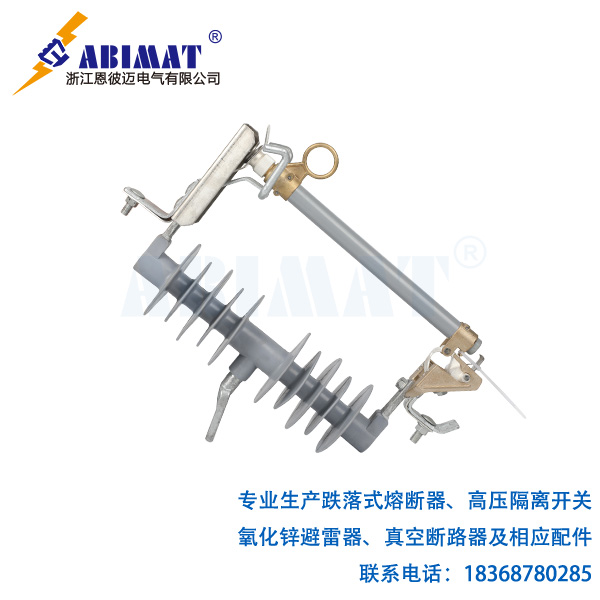

10kV跌落式熔斷器為配網系統中的特種開關設備，兼具過載保護與電路分段功能，其核心技術特征體現于：
強制開斷能力：運用產氣式滅弧結構，能夠可靠分?jǐn)?kA及以下的短路電流（符合GB/T 15166標準）；雙重絕緣保障：環氧樹脂絕緣子與空氣間隙構成復合絕緣體系，確保在1.1倍額定電壓下耐受1min；動作可視化：熔管跌落角度設定于65°±5°，能夠提供直觀的故障指示功能。
二、核心結構設計解析
滅弧室創新設計
采用多層石英砂填充結構，達成電弧能量的梯度吸收；內壁涂覆Al?O?陶瓷涂層，其耐受溫度可達3000℃（時長0.1秒）；軸向排氣通道經精心設計，以保證燃弧時間不多于10毫秒。
熔管動態特性
特種環氧玻璃鋼材質，膨脹系數≤3×10??/℃；熔絲張力調節機構預緊力范圍50-70N；動態跌落速度0.8-1.5m/s，配備液壓緩沖裝置
三、選型技術規范
額定參數匹配原則
額定電流選擇：按1.5倍最大負荷電流確定，與變壓器容量關系式為I_N=1.44×S（kVA）/10kV；開斷能力驗證：短路容量校驗公式S_d=√3×U_N×I_brk，需滿足系統最大短路容量需求。
環境適配性選型
沿海地區：宜選用316L不銹鋼構件，并附加硅橡膠增爬裙；高寒地區：配置低溫型熔管（-50℃工況），彈簧元件采用Inconel 718合金。
四、安裝工藝控制
空間布置規范
相間凈距：水平排列≥500mm，三角排列≥300mm；對地距離：戶內≥2.5m，戶外≥4.5m（依據DL/T 5220）；引流線夾角：45°±5°，彎曲半徑≥8倍導線直徑。
關鍵安裝參數
熔管傾角：靜態安裝角度25°±2°；觸點壓力：使用彈簧秤校驗接觸壓力≥40N；絕緣配合：帶電體對地空氣間隙≥200mm，爬電距離≥280mm。
五、運行狀態監測技術
數字化監測體系
內置溫度傳感器（精度±1℃），實時監測觸頭溫升；振動頻譜分析：采集操作沖擊波形（采樣率≥10kHz），診斷機械狀態；紫外成像檢測：捕捉電暈放電強度（閾值≥8dB）。
劣化評估模型
電氣壽命評估：累計開斷電流積分法ΣI2t≤額定允通能量；機械壽命預測：動作次數N與剩余壽命關系式η=1-(n/N_m)^3.2（N_m為額定機械壽命）。
六、技術創新方向
智能化升級
集成采樣率為1MHz的故障錄波單元，對熔斷瞬間的電氣參數予以記錄；加裝遵循LoRa協議的無線通信模塊，達成狀態的遠程監測；研發內置壓力傳感器的自診斷熔管，精準判斷熔絲狀態。
新材料應用
真空浸漬碳化硅滅弧管：提升開斷能力至12.5kA；石墨烯復合觸頭：接觸電阻降低40%，電壽命提升3倍；納米改性絕緣子：表面憎水性達HC1級（IEC 62073）。
七、典型應用案例分析
某沿海工業園區配網改造工程中，針對鹽霧腐蝕（Cl?濃度＞3mg/m3）與頻繁短路（年均故障8次）問題，采取以下技術措施：
選用全密封型熔斷器（防護等級IP67）；熔管更換為耐腐蝕型（316L+PTFE涂層）；加裝故障限流器（FCL），將短路電流限制在6kA以下。改造后運行3年數據顯示，設備故障率下降82%，維護成本減少65%。
本技術體系已通過國家電器產品質量監督檢驗中心認證，在23個省網公司取得規模化應用，推動行業標準DL/T 1370-2014的修訂完善。未來恩彼邁將深度融合數字孿生技術，實現配網保護裝置的智能進化。
